弹性体造粒机_弹性体造粒代加工_蚌埠佳德

a、元件有：输送块、捏弹性体造粒机合块、齿盘、反旋元件、密炼转子、三菱等等

b、根据不同的物料特性，须选择不同螺杆组合以实现其佳效果。如1：EPDM/PP-TPV就要选择捏合块多，含有反旋、齿盘等元件组合起来的高剪切构型，以实现EPDM的硫化、剪切成微粒充分均匀分散于PP相中而成的一种微观海岛型结构的特殊高分子合金材料TPV；如2：SBS增韧HIPS就要选择捏合块少，不含反旋、齿盘等元件组合起来的弱剪切构型，以实现简单的物理熔融共混，SBS橡胶相增韧，同时避免组分的降解。

二、抛物线区段温度设计+机头温度特殊化设计，控制物料熔融反应进程。

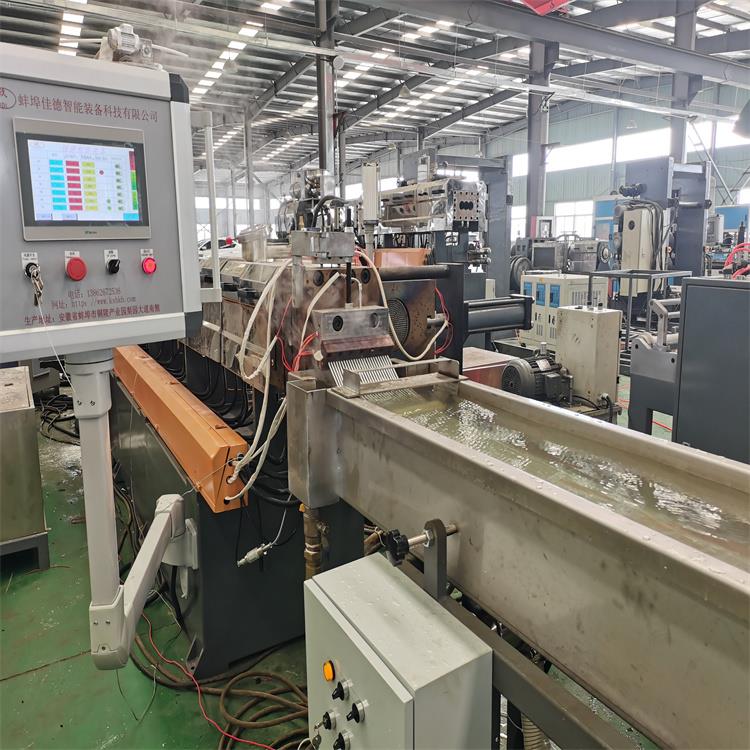

双螺杆挤出机一般是由7至12节筒体组成，每节筒体都有立的温控系统。温度设定两端低，中间高；机头视冷却和切粒状态，尽量实现低温挤出以取得好的挤出表观。

三、机组各参数的内在联系和佳平衡。弹性体造粒机

a、参数有：主机转速、主机电流、喂料转速、切粒转速、熔体压力、熔体温度、区段温度等等

b、主机转速和电流没有直接关系，但转速越高，电损相弹性体造粒机应会节约些。

c、喂料一般采用半饥饿喂料，所以喂料大小直接关系挤出生产产能。

d、熔体温度基本就是物料的实际温度；区段温度与实际物料温度有差距，一般差5~20度。这是因为测温探头与物料接触与否而带来的差别。

e、主机转速、喂料转速和区段温度设弹性体造粒机定的佳匹配和平衡，以大限度发挥挤出V效能，实现质量高、产量高的产品来。（同时考虑螺杆元件组合）.

四、小机型与大机型的区别。

小机型螺杆直径小，螺杆与筒体内壁容腔小，传热和散热效能高，物料分散也好。这就是为什么实验室能做出非常好的产品来，而同等放大到大机型机组就实现不了。弹性体造粒机

五、物料本身性能和工艺特性与双螺杆挤弹性体造粒机出实现之内在联系。

a、塑料改性千变万化：橡塑共混、塑料合金、填充改性、增韧改性、玻纤增强、反应挤出等等。
